جبران‌سازی دما در سنسورها — چگونه تغییرات دما بر اندازه‌گیری اثر می‌گذارند و چگونه این اثرات اصلاح می‌شوند؟
جبران‌سازی دما در سنسورها — چگونه تغییرات دما بر اندازه‌گیری اثر می‌گذارند و چگونه این اثرات اصلاح می‌شوند؟
تغییرات شرایط محیطی روی سنسورها نیز اثر می‌گذارند. میان همه عوامل محیطی، دما بیشترین تأثیر را بر دقت اندازه‌گیری فشار دارد. به‌همین دلیل، در سنسورها از تکنیکی به نام جبران‌سازی دما استفاده می‌شود تا خطاهای ناشی از تغییرات دمایی حذف یا اصلاح شوند. برای این کار، ابتدا میزان انحراف اندازه‌گیری بر اثر تغییر دما تعیین می‌شود و سپس سنسور متناسب با آن تنظیم می‌گردد.
جبران‌سازی دما چیست؟
تعریف جبران‌سازی دما
جبران‌سازی دما یعنی مقابله یا اصلاح اثرات ناخواسته ناشی از تغییر دما.
این مفهوم در ساخت قطعات دقیق، تجهیزات الکترونیکی و بسیاری از سنسورها اهمیت حیاتی دارد.
انواع جبران‌سازی دما — فعال و غیرفعال
دو روش اصلی برای جبران‌سازی دمایی وجود دارد:
۱. جبران‌سازی غیرفعال (Passive Compensation)
در این روش، مقاومت‌های وابسته به دما داخل پل وتستون قرار داده می‌شوند تا بخشی از اثر تغییرات دمایی را خنثی کنند.
۲. جبران‌سازی فعال (Active Compensation)
در این روش:
- سنسور تحت فشارهای مختلف و در دماهای افزایش‌یابنده در اتاقک حرارتی آزمایش می‌شود.
- نتایج به‌دست‌آمده با مقادیر استاندارد کالیبراسیون مقایسه می‌گردد.
- ضرایب دمایی استخراج‌شده در مدار الکترونیکی ترانسمیتر وارد می‌شوند.
به این ترتیب سنسور می‌تواند خطاهای دمایی واقعی را به‌صورت فعال و پویا جبران کند.
کدام روش دقیق‌تر است؟
جبران‌سازی فعال بیشترین دقت را ارائه می‌دهد و در سنسورهای صنعتی مدرن، رایج‌ترین روش است.

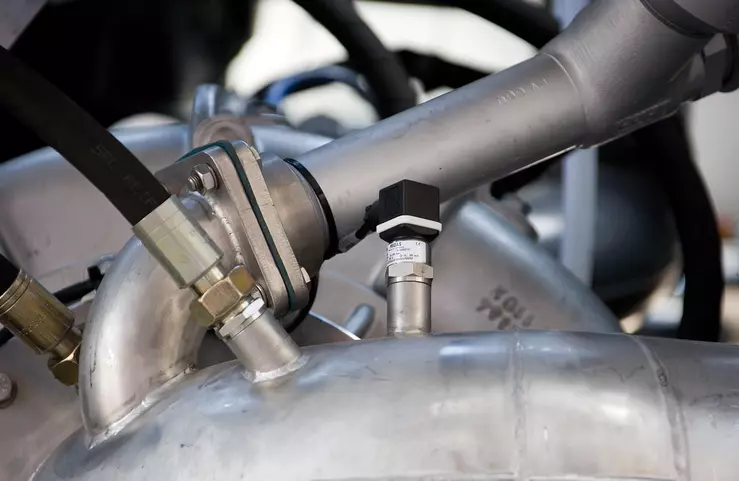

جبران‌سازی دما در سنسورهای فشار
سنسورهای فشار دیجیتال دارای مدارهایی هستند که سیگنال آنالوگ متناسب با فشار ورودی تولید می‌کنند. سه بخش از مدار تحت‌تأثیر دما قرار می‌گیرند:
- ولتاژ خروجی در فشار صفر
- دامنه حساسیت فشار
- مقاومت پل الکتریکی
سنسورهای فشار دارای جبران‌سازی دمایی از تکنیک‌هایی استفاده می‌کنند که اثرات دما بر این سه عامل را به حداقل می‌رساند و در نتیجه دقت اندازه‌گیری در محدوده‌های دمایی مختلف حفظ می‌شود.
جبران‌سازی اتصال سرد در ترموکوپل‌ها (Cold Junction Compensation)
ترموکوپل‌ها از پرکاربردترین حسگرهای دما هستند؛ زیرا:
مقاوم‌اند
تکرارپذیری بالایی دارند
و سرعت پاسخ آن‌ها زیاد است
اما بدون جبران‌سازی اتصال سرد، اندازه‌گیری دما با ترموکوپل همیشه دچار خطاست.
اتصال سرد چیست؟
ترموکوپل اختلاف ولتاژ بین اتصال داغ و اتصال سرد را اندازه می‌گیرد.
در حالت ایده‌آل، اتصال سرد باید در دمای ۰ درجه (حمام یخ) باشد.
اما در عمل، این نقطه در دمای محیط قرار دارد و باعث ایجاد خطا می‌شود.
جبران‌سازی اتصال سرد یعنی چه؟
یعنی دستگاه اندازه‌گیری ولتاژی را به خروجی ترموکوپل اضافه یا کم می‌کند تا طوری رفتار کند که انگار اتصال سرد در ۰°C بوده است — در حالی که نیست.
روش‌های جبران‌سازی اتصال سرد چگونه هستند؟
۱. اتصال سرد در دمای ثابت و شناخته‌شده
یک جعبه ترمینال کوچک دارای سیستم کنترل دما استفاده می‌شود تا اتصال سرد همیشه در دمای مشخص قرار گیرد.
با دانستن این دما + نوع ترموکوپل، دستگاه می‌تواند مقدار دما را دقیق محاسبه و جبران کند.
۲. جبران‌سازی خودکار آنلاین توسط دستگاه اندازه‌گیری
متداول‌ترین و ساده‌ترین روش.
در این حالت:
- دستگاه (ترانسمیتر، کارت ورودی DCS یا کالیبراتور) دما را دائماً اندازه می‌گیرد
- و به‌طور خودکار آن را در محاسبات CJC وارد می‌کند.
۳. جبران‌سازی دما و مقاومت سیم‌های اتصال (۳ سیمه)
برای کاهش اثر دما و مقاومت سیم‌ها از اتصال ۳ سیمه استفاده می‌شود.
برای دقیق‌بودن، هر سه سیم باید:
- یک نوع باشند
- طول برابر داشته باشند
- و سطح مقطع یکسانی داشته باشند.
جبران‌سازی دما در سنسورهای کشش (Strain Gauge)
استرین گیج‌ها برای اندازه‌گیری کرنش (Strain) استفاده می‌شوند. تغییر دما می‌تواند نتایج اندازه‌گیری را مختل کند؛ بنابراین جبران‌سازی دمایی ضروری است.
دلایل نیاز به جبران‌سازی دما در استرین گیج‌ها
- انبساط حرارتی قطعه مورد اندازه‌گیری
- انبساط حرارتی خودِ المنت سنسور
- تغییر مقاومت سیم‌های اتصال بر اثر دما
جبران‌سازی مناسب باعث کاهش این اثرات و افزایش دقت اندازه‌گیری می‌شود.
جبران‌سازی دمای نصب (Conditioning Compensation)
در برخی سیستم‌ها مانند تجهیزات HVAC، اختلاف دمای اندازه‌گیری‌شده با دمای واقعی به ارتفاع نصب دستگاه وابسته است.
این خطا با تغییر اتصال جامپر روی برد کنترل جبران می‌شود.
نتیجه‌گیری
جبران‌سازی دما یک بخش حیاتی از عملکرد تمامی سنسورهاست — از سنسورهای فشار و ترموکوپل‌ها گرفته تا استرین گیج‌ها.
این فرایند تضمین می‌کند که تغییرات محیط، باعث خطای اندازه‌گیری نشود و دقت تجهیزات در شرایط واقعی حفظ شود.
پرسش‌های متداول - جبران‌سازی دما در سنسورها
۱. جبران‌سازی دما در سنسور چیست و چرا اهمیت دارد؟
جبران‌سازی دما فرایندی است که خطاهای ایجادشده در اندازه‌گیری سنسورها بر اثر تغییرات دمای محیط را اصلاح می‌کند. این تکنیک باعث می‌شود سنسور در محدوده دمایی مختلف، مقادیر دقیق و پایدار ارائه دهد و عملکرد سیستم‌های ابزار دقیق دچار نوسان نشود.
۲. تفاوت جبران‌سازی فعال و غیرفعال در سنسورها چیست؟
در جبران‌سازی غیرفعال، از مقاومت‌های وابسته به دما در مدار استفاده می‌شود تا بخشی از خطاها کاهش یابد.
اما در جبران‌سازی فعال، سنسور در دماهای مختلف کالیبره و ضرایب دمایی دقیق در الکترونیک دستگاه اعمال می‌شود.
جبران‌سازی فعال بسیار دقیق‌تر، سریع‌تر و قابل‌اعتمادتر است.
۳. چرا جبران‌سازی اتصال سرد (Cold Junction Compensation) برای ترموکوپل‌ها ضروری است؟
ترموکوپل اختلاف ولتاژ بین اتصال داغ و اتصال سرد را اندازه‌گیری می‌کند. چون اتصال سرد در دمای محیط قرار دارد و نه ۰°C، این موضوع باعث خطای اندازه‌گیری می‌شود.
جبران‌سازی اتصال سرد این خطا را اصلاح می‌کند تا دمای واقعی اتصال داغ به‌طور صحیح محاسبه شود.
۴. آیا تغییرات دما روی سنسور فشار تأثیر می‌گذارد؟ چگونه جبران می‌شود؟
بله. دما روی ولتاژ صفر، حساسیت فشار و مقاومت پل وتستون سنسور فشار تأثیر دارد.
سنسورهای فشار مجهز به جبران‌سازی دمایی، این اثرات را با استفاده از الگوریتم‌ها و تصحیحات داخلی کاهش می‌دهند تا خروجی دقیق و پایدار تولید شود.
۵. چرا جبران‌سازی دما در استرین گیج‌ها (Strain Gauge) ضروری است؟
زیرا دما باعث انبساط قطعه، انبساط خود سنسور و تغییر مقاومت سیم‌های اتصال می‌شود.
جبران‌سازی دما در استرین گیج‌ها، اثر این تغییرات را به حداقل می‌رساند و امکان اندازه‌گیری دقیق کرنش را فراهم می‌کند، حتی زمانی که دمای محیط در حال تغییر باشد.
