چگونه دمای اتوکلاو را پایش کنیم؟ | مطالعه موردی
چگونه دمای اتوکلاو را پایش کنیم؟ | مطالعه موردی
در اتوکلاوهای صنعتی، کنترل دما نقشی حیاتی دارد. اگر اختلاف دما بین بخش بالایی و پایینی محفظه بیش از حد مجاز باشد، ممکن است تغییر شکل‌های مکانیکی ایجاد شود که در بلندمدت بر قابلیت اطمینان دستگاه تأثیر منفی می‌گذارد. به همین دلیل، در بسیاری از صنایع – به‌ویژه صنایعی که با استانداردها و الزامات سخت‌گیرانه سروکار دارند – صرفاً اندازه‌گیری دقیق دما کافی نیست و پایش پیوسته آن نیز الزامی است.
در این مقاله نشان می‌دهیم چگونه می‌توان با رویکردی ساختارمند و منطبق با الزامات صدور گواهی، موضوع پایش دما را مدیریت کرد؛ آن هم با مثال یک راهکار طراحی‌شده برای کار هم‌زمان با چند اتوکلاو.
چرا اندازه‌گیری اختلاف دما در اتوکلاو اهمیت دارد؟
توزیع یکنواخت دما در محفظه اتوکلاو برای عملکرد ایمن و تکرارپذیر فرایند ضروری است. با این حال، در عمل معمولاً بین دمای بخش بالایی و دمای بخش پایینی محفظه اختلاف وجود دارد. اگر این اختلاف از حدود مجاز فراتر رود، تنش‌هایی ایجاد می‌شود که در طول زمان می‌تواند منجر به تغییر شکل ساختار اتوکلاو شود.
در برخی فرایندها، مانند صنایع مصالح ساختمانی، اختلاف دما یکی از پارامترهایی است که توسط نهادهای صدور گواهی کنترل می‌شود. عبور از یک حد مشخص، نه‌تنها خطر آسیب به تجهیز را افزایش می‌دهد، بلکه به معنای عدم انطباق با استانداردهای مربوطه نیز هست. به همین دلیل، پایش مداوم اختلاف دما و ارتباط دادن آن با اقدامات مشخص سیستمی – مانند آلارم، ثبت رویداد یا سیگنال نوری – اهمیت ویژه‌ای دارد.
چرا اختلاف دمای بیش از حد در اتوکلاو می‌تواند به مواد آسیب بزند؟
در حین کار اتوکلاو، مواد داخل محفظه در معرض دما و فشار بالا قرار می‌گیرند. یکنواختی فرایند، هم از نظر زمان و هم از نظر توزیع دما در کل فضای کاری، امری حیاتی است. اگر اختلاف دما بین بالا و پایین محفظه از مقادیر مجاز فراتر رود، تنش‌هایی ایجاد می‌شود که نه‌تنها بر ساختار دستگاه، بلکه بر خود ماده در حال فرایند نیز اثر می‌گذارد.
در صورتی که یک بخش از محفظه نسبت به بخش دیگر سریع‌تر گرم شود، ماده به‌صورت یکنواخت منبسط نخواهد شد. این موضوع می‌تواند منجر به ایجاد ریزترک‌ها، تغییر شکل یا از بین رفتن خواص عملکردی مورد انتظار شود. برای مثال، در اتوکلاوهایی که برای خشک‌کردن مصالح ساختمانی استفاده می‌شوند، حتی انحراف‌های جزئی از پارامترهای تنظیم‌شده می‌تواند کیفیت نهایی محصول را تحت تأثیر قرار دهد.
به همین دلیل، در بسیاری از فرایندها رعایت دقیق اختلاف دمای مجاز الزامی است و عبور از آن به‌عنوان یک خطر تکنولوژیک تلقی می‌شود که باید به‌صورت خودکار واکنش سیستم کنترلی را فعال کند.
چگونه دما را در نواحی مختلف اتوکلاو پایش کنیم؟ روش‌های اندازه‌گیری
اندازه‌گیری دما در اتوکلاو نیازمند جانمایی مناسب سنسورها در نقاط کلیدی محفظه است. معمولاً دو ناحیه اصلی وجود دارد: ناحیه بالایی (Top) و ناحیه پایینی (Base) که به‌ویژه در فازهای گرم‌کردن یا سردکردن، می‌توانند اختلاف دمای قابل‌توجهی داشته باشند. همین اختلاف، تعیین‌کننده پایداری حرارتی کل فرایند است.
برای اندازه‌گیری، می‌توان از سنسورهای مقاومتی کلاسیک مانند Pt100 استفاده کرد که به ماژول‌های آنالوگ سیستم اتوماسیون متصل می‌شوند. این سنسورها باید در برابر رطوبت و فشار بالای داخل اتوکلاو مقاوم باشند. داده‌های دریافتی از سنسورها به کنترلر ارسال می‌شود و کنترلر به‌صورت پیوسته دمای هر ناحیه را تحلیل کرده و اختلاف دما بین آن‌ها را محاسبه می‌کند.
یک راهکار مناسب باید امکان تعیین حدود مجاز برای هر ناحیه، واکنش انعطاف‌پذیر متناسب با دمای لحظه‌ای فرایند، و فعال‌سازی آلارم‌ها و ثبت رویدادها در صورت عبور از آستانه‌های تعریف‌شده را فراهم کند. هرچه روش اندازه‌گیری و تفسیر داده‌ها دقیق‌تر باشد، ایمنی و تکرارپذیری فرایند افزایش یافته و کنترل انطباق با الزامات کیفی نیز ساده‌تر خواهد شد.
چگونه اختلاف دما در اتوکلاو را پایش کنیم؟ راهکار ما
برای کاربردهایی که اختلاف دمای بالا و پایین اتوکلاو بر کیفیت و ایمنی فرایند تأثیر مستقیم دارد، استفاده از یک سیستم مبتنی بر PLC با آستانه‌های آلارم قابل تنظیم، راهکاری مؤثر محسوب می‌شود.
برای مثال، می‌توان از دو سطح پایش استفاده کرد. در سطح اول، زمانی که دمای پیک از 110 درجه سانتی‌گراد عبور می‌کند، بررسی می‌شود که اختلاف دما با بخش پایینی از 60 کلوین بیشتر نشود. در سطح دوم، زمانی که دما از 170 درجه سانتی‌گراد فراتر می‌رود، آستانه اختلاف دما محدودتر شده و مثلاً به 30 کلوین کاهش می‌یابد.
سیستم باید به‌صورت خودکار، بسته به دمای فعلی، حد مجاز اختلاف دما را تنظیم کند و زمانی که شرایط دیگر نیاز به پایش ندارند – مثلاً در دماهای پایین‌تر از 110 درجه – نظارت را غیرفعال کند. این ساختار می‌تواند با یک پیش‌آلارم تکمیل شود که نزدیک‌شدن به مقادیر حدی را از قبل هشدار می‌دهد.
سیستم‌های اتوماسیون ماژولار با ورودی‌های آنالوگ، که امکان اتصال سنسورهای مقاومتی مانند Pt100 را دارند، برای پیاده‌سازی چنین راهکاری ایده‌آل هستند. به‌کمک نمایش گرافیکی روی پنل‌های اپراتوری یا دسترسی از طریق مرورگر وب، اپراتورها و تیم سرویس می‌توانند وضعیت هر اتوکلاو را به‌صورت لحظه‌ای مشاهده کنند.
استفاده از سیگنال‌های نوری و صوتی نیز یک مزیت تکمیلی است که وضعیت عملکرد سیستم را – از حالت نرمال تا هشدار و آلارم – به‌وضوح نمایش می‌دهد.
پایش خودکار دما در اتوکلاو چه مزایایی دارد؟

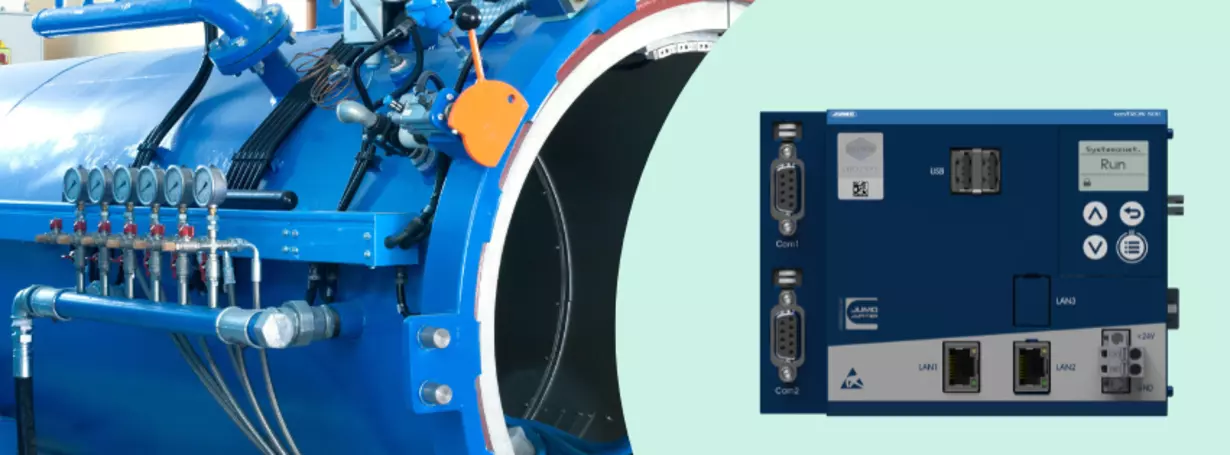

دیتالاگر دما مبتنی بر سیستم JUMO variTRON 500 امکان پایش دقیق اختلاف دما بین بالا و پایین محفظه را فراهم می‌کند و در صورت عبور از آستانه‌های تعیین‌شده، به‌صورت خودکار واکنش نشان می‌دهد. این موضوع ریسک تغییر شکل مکانیکی اتوکلاو را کاهش داده و چرخه فرایند را ایمن و پایدار می‌سازد.
این راهکار انطباق کامل با الزامات نهادهای صدور گواهی مانند TÜV را ممکن می‌کند. قابلیت تنظیم آستانه‌ها، ثبت آلارم‌ها و رویدادها و نمایش روندهای دمایی، مستندسازی فرایند و پاسخ‌گویی به الزامات رسمی کیفیت را بسیار ساده‌تر می‌سازد.
یکی دیگر از مزایای عملی این سیستم، اعلام فوری وضعیت هر اتوکلاو است. به‌واسطه استفاده از پنل‌های اپراتوری تخصصی و سیگنال‌های نوری و صوتی واضح، پرسنل فنی به‌صورت محلی و از راه دور به اطلاعات سیستم دسترسی مداوم دارند. این موضوع دقت عملکرد را افزایش داده، زمان واکنش به انحرافات را کاهش می‌دهد و ریسک توقف‌های ناخواسته را به حداقل می‌رساند.
نکته مهم دیگر، مقیاس‌پذیری و انعطاف‌پذیری این سیستم است. این راهکار می‌تواند چندین اتوکلاو را به‌صورت هم‌زمان مدیریت کند و تنظیمات آلارم آن به‌راحتی با الزامات تکنولوژیک خاص هر فرایند تطبیق داده می‌شود. به‌دلیل طراحی ماژولار و امکان یکپارچه‌سازی با زیرساخت‌های اندازه‌گیری موجود، پیاده‌سازی آن نیازمند تغییرات اساسی در کارخانه نیست، اما به‌طور ملموس کنترل فرایند و دسترسی به داده‌های اندازه‌گیری را بهبود می‌دهد.
آیا مایل هستید بدانید چنین راهکاری چگونه می‌تواند در فرایند شما پیاده‌سازی شود؟
با تیم ما تماس بگیرید؛ ما شما را راهنمایی می‌کنیم و در انتخاب پیکربندی مناسب همراهتان خواهیم بود.
